Un effondrement en surface ? Un vide franc dans un forage ? IGECAV a développé une solution unique de numérisation en 3D haute résolution des cavités non accessibles hors d’eau.

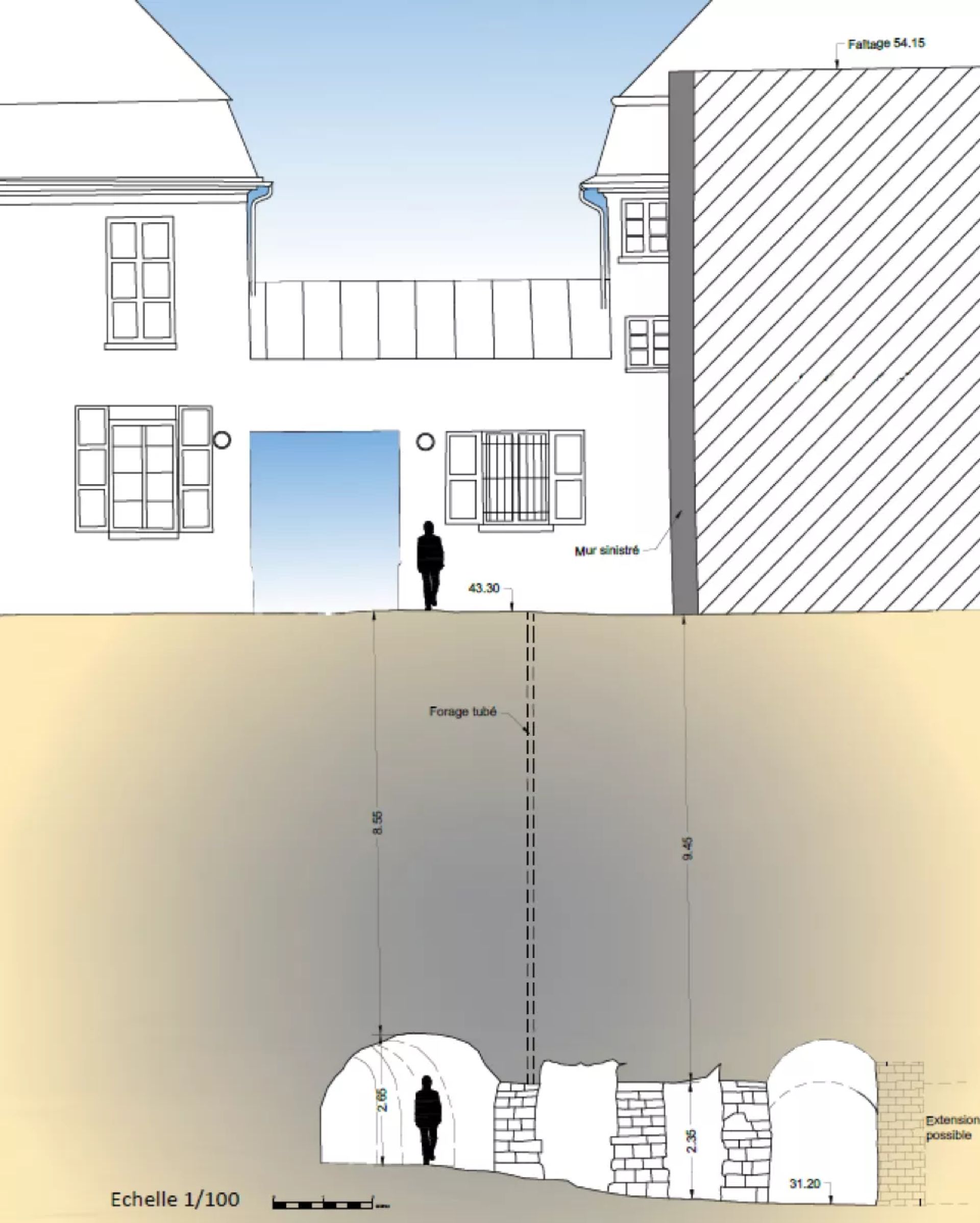

Cette solution simple et rapide à mettre en œuvre permet de connaître l’orientation, le volume et la situation exacte d’une cavité vis-à-vis d’un projet ou d’un enjeu en surface. De plus, le dimensionnement précis de la cavité vous permet de maîtriser les coûts lors des travaux de comblement.

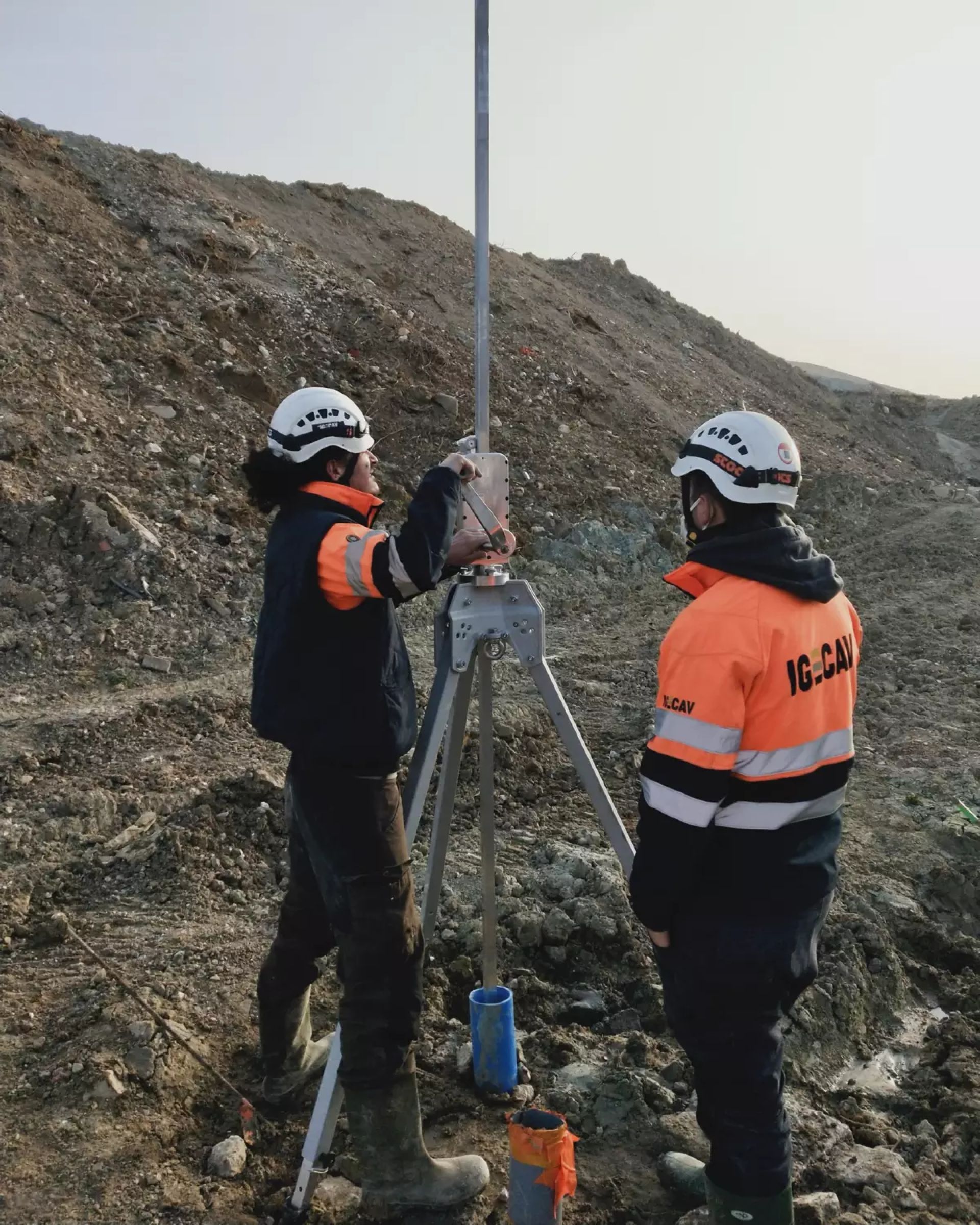

Une sonde munie d’un scanner 3D et d’éclairages puissants est descendue dans une cavité (depuis un effondrement, un regard en fonte ou dans un forage) au moyen d’un train de tiges et jusqu’à 60 m de profondeur. Une ou plusieurs mesures sont ensuite réalisées. Le résultat apparaît en direct (vue immersive 360° et nuages de points 3D) ce qui permet d’adapter et d’orienter les investigations suivantes.
Lorem ipsum dolor sit amet
Inspection d’une cavité en forage
jusqu’à 60 m de profondeur
Deux sondes
85 mm et 106 mm de diamètres
Cartographie 3D en couleurs
Rapidité de la mesure
Visualisation de la cavité directement sur site
vue immersive à 360° et nuage de points
Aperçu de l’état de dégradation de la cavité
Précision de la mesure
plusieurs dizaines de millions de points 3D d’une précision infra-centimétrique
Dimensionnement précis des vides
volume, profondeur, dimensions, orientation
Rendus sur notre plateforme de visualisation web
Identification et localisation des chutes de blocs
en cas de mesures répétées dans le temps surveillance 3D
Données techniques
- Diamètres des sondes : 85 mm et 106 mm
- Puissance d’éclairage : 4000 lumens
- Portée du laser : jusqu’à 60 m
- Dispositif sur train de tige rigide pour garantir la précision et l’orientation des relevés
- Profondeur d’investigation : de 0 à 60 m (possibilité de descendre plus bas sur demande)
- Prérequis : forage tubés et peu déviés (diamètre du tubage selon la sonde)
- Prérequis : étendue des vides > 0,30 m
- Prérequis : cavité hors d’eau
