Un effondrement en surface ? Un vide franc dans un forage ? IGECAV a développé une solution unique de cartographie 3D des cavités non accessibles sous eau.
Cette solution simple et rapide à mettre en œuvre est complémentaire avec notre système de scanner laser 3D en forage. Elle permet de connaître l’orientation, le volume et la situation exacte d’une cavité sous eau vis-à-vis d’un projet ou d’un enjeu en surface. De plus, le dimensionnement précis de la cavité vous permet de maîtriser les coûts lors des travaux de comblement.

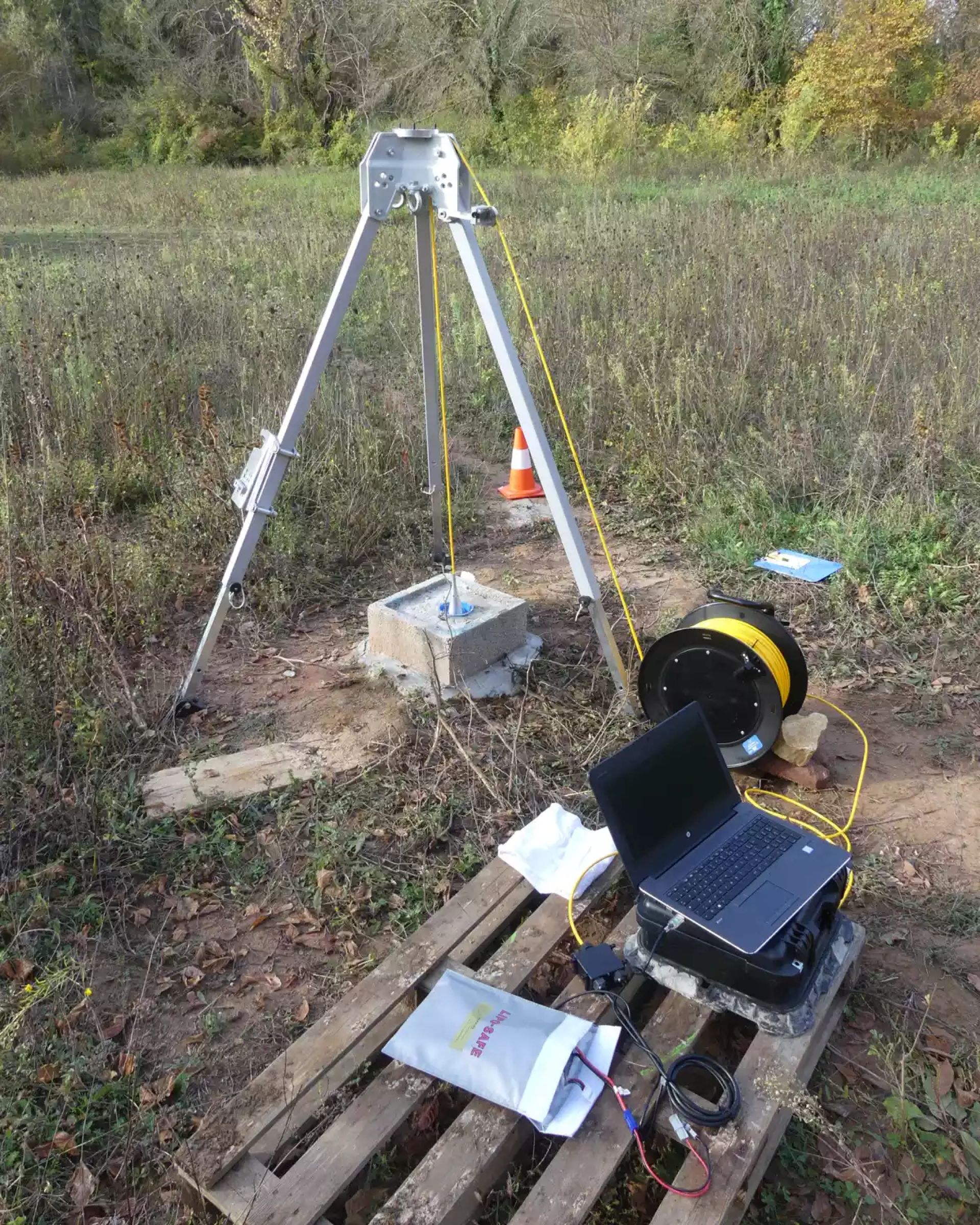

Une sonde munie d’un SONAR est descendue dans une cavité sous eau (depuis un effondrement, un regard ou dans un forage) jusqu’à 60 m de profondeur à partir d’un train de tiges. Une série de mesures horizontales est ensuite réalisée pour dimensionner la cavité. Les mesures sont visibles en direct sur site ce qui permet d’adapter et d’orienter les investigations suivantes.

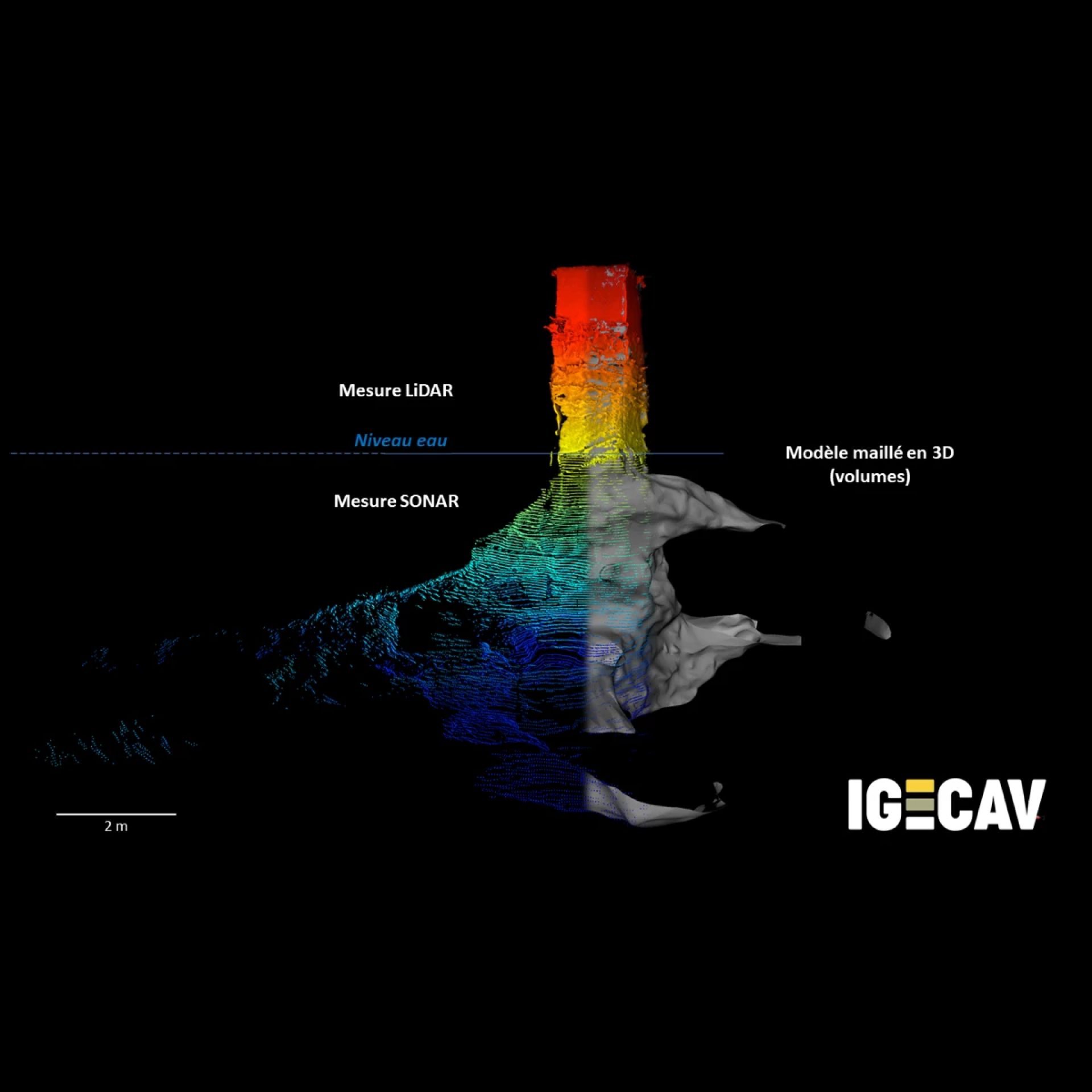

Cartographie d’une cavité sous eau
jusqu’à 60 m de profondeur
Complémentaire avec notre système de scanner 3D en forage
Double fréquence (600 kHz et 1100 kHz)
pour des portées allant jusqu’à 80 m
Visualisation de la forme de la cavité directement sur site
Précision de la mesure
ouverture du signal de 1° en haute fréquence
Dimensionnement précis des vides
volume, profondeur, dimensions, orientation
Rendu sur notre plateforme de visualisation web
Données techniques
- Diamètre de la sonde : 108 mm
- Portée : jusqu’à 80 m
- Profondeur d’investigation : de 0 à 60 m (possibilité de descendre plus bas sur demande)
- Prérequis : forage tubés et peu déviés en 112/125 mm minimum
